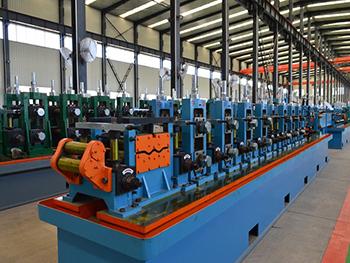

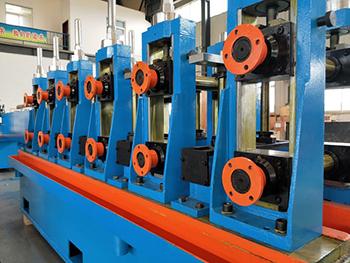

Línea de Producción de Tuberías HFW; Máquinas para Fabricar Tubería HFW (Soldura por Alta Frecuencia)
Esta línea de producción de tubos y tuberías consta de todos los componentes necesarios para la fabricación de tuberías soldadas por alta frecuencia con diámetros que varían entre 8mm y 89mm, y espesor de 4.5mm.

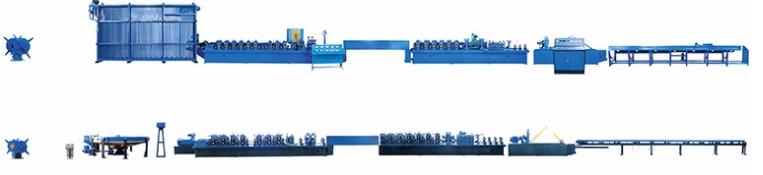

Esta línea de producción de tuberías consta de cuatro secciones: sección de entrada de materiales, sección de fresado, sección de corte y sección de acabados. El proceso de fabricación de tuberías de acero es el siguiente:
Carga de bobina→ Desbobinado → Corte y Soldadura → Acumulador Espiral → Formado → Soldadura por Inducción de Alta Frecuencia→ Remoción de Rebabas → Enfriamiento → Medición → Corte con Sierra Sinfín → Transportador de rodillos (mesa de descarga) →Inspección→ Embalaje → Almacenamiento
- Ideal para procesar acero al carbono
- Puede usarse para fabricar tuberías redondas y cuadradas
- Su velocidad de producción puede alcanzar hasta 120m/min
- La tolerancia de error de diámetros es dentro de 0.5/100 del diámetro externo de la tubería
| Tubería Redonda | Proceso de Conformado en Frío | Excelente diseño del rodillo |
| Tuberías Cuadradas&Rectangulares | Proceso de conformado de redondo-a-cuadrado | Proceso de conformado estable |

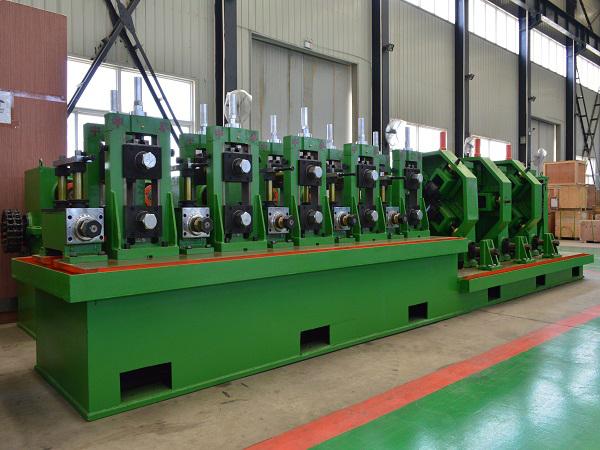

| Redondo a Cuadrado con unidad con unidad de Cabeza de turco (Turks head unit) | Tuberías de alta calidad, se obtienen tuberías cuadradas con el mismo espesor que el de las redondas. |
| Modelo | Tubería Redonda mm | Tubería Cuadrada mm | Espesor mm | Velocidad de Trabajo m/min |
| ERW20 | Ф8-Ф20 | 6x6-15x15 | 0.3-1.5 | 120 |
| ERW32 | Ф10-Ф32 | 10x10-25x25 | 0.5-2.0 | 120 |
| ERW50 | Ф20-Ф50 | 15x15-40x40 | 0.8-3.0 | 120 |
| ERW76 | Ф32-Ф76 | 25x25-60x60 | 1.2-4.0 | 120 |
| ERW89 | Ф42-Ф89 | 35x35-70x70 | 1.5-4.5 | 110 |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW325 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
Nota: Podemos personalizar líneas de producción de tuberías de acuerdo a tus requemientos de producción.
