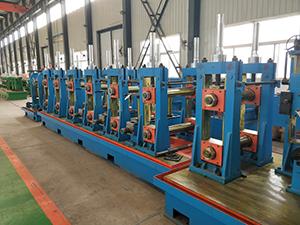

Línea de Producción de Tuberías, Con Proceso de Conformado ZTF; Máquinas para Fabricar Tubos de Acero
El proceso de conformado de tubos ZTF, es un proceso creado y desarrollado por Zhongtai Group. Este proceso ha sido diseñado con la finalidad de minimizar el tiempo que se tarda en completar la fabricación de tubos redondos; ya que el tiempo de producción se minimiza los costos de producción se reducen de igual manera. Aquella línea de producción de tubos que haga uso del proceso de conformado ZTF no requerirá que los rodillos se cambien, reduciendo así el gasto de costos de rodillos en un 60%.
- Con el conformado ZTF no se requiere cambiar los rodillos, o moldes, de esta manera los costos se reducirán en un 60%.
- Se puede fabricar tubería de diferentes diámetros, solo se requieren de ajustes sencillos.
- Menor cantidad de mano de obra
- Adecuado para flejes de acero de grado X70 y N80.
- Se reduce la fricción que existe entre los flejes de acero y los rodillos, de esta manera de maximiza la vida útil de los rodillos.
- Los rodillos se ajustan con facilidad.
Si se usa la línea de producción de tuberías ERW de acero al carbono junto con nuestra tecnología de conformado ZTF, usted podrá fabricar tubos y tuberías con un rango amplio de diámetros externos que van desde 48mm hasta 720mm con un espesor de pared max. de hasta 22mm.
| Modelo | Tubería Redonda | Tubería Cuadrada | Espesor | Velocidad de trabajo |
| mm | mm | mm | m/min | |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW335 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
| Tecnología | ZTF-1 | ZTF-2 | XZTF-3 | XZTF-4 | |
| Método de Ajuste | Manual | Manual | Electrónico | Electrónico | |
| Estructura y Ajuste de los Rodillos Horizontales Rotatorios | Sin Rodillos Horizontales | Ajuste manual de la apertura, cierre y rotación de los rodillos superiores e inferiores. La apertura y cierre del eje así como el cierre rápido y almohadillas ajustables se tienen que configurar de forma manual. | Los rodillos se abren y cierran sobre el eje. Ajuste electrónico de la rotación, apertura, cierre y elevación de los rodillos superiores. La inclinación de los rodillos inferiores y la apertura y cierre de los rodillos posteriores también se hace de manera electrónica. | La inclinación de los rodillos inferiores y la apertura y cierre de los rodillos posteriores también se hace de manera electrónica.Ajuste electrónico de la rotación, apertura, cierre y elevación de los rodillos superiores. | |
| Estructura y Ajuste de los Rodillos Verticales Rotatorios | Control manual del ajuste de cierre y apertura, elevación y rotación de los rodillos curvos especiales. | Control electrónico o manual del ajuste para apertura, cierre y rotación de los rodillos curvos especiales. | Control electrónico del ajuste para apertura, cierre, rotación y elevación de los rodillos curvos especiales. | Control computarizado del ajuste para apertura, cierre, elevación y rotación de los rodillos curvos especiales. | |
| Ajuste de Otros Rodillos en la Sección de Conformado | Los rodillos tienen que reemplazarse al elaborar tubería de diferentes tamaños. | Los rodillos se abren y cierran sobre el eje para ajustar la apertura rápida y almohadillas ajustables, así como la elevación de los rodillos superiores. | Los rodillos se abren y cierran sobre el eje. El ajuste manual del espacio entre rodillos es controlado por un tornillo. | Los rodillos se abren y cierran sobre el eje. Ajuste electrónico del espacio entre rodillos es controlado por tornillo. Un computador puede realizar el ajuste de elevación de los rodillos superiores. | |
| Dispositivo de ajuste para Rodillos Verticales en la sección Final de Formado y Calibrado | N/A | N/A | Si | Si | |
| Ajuste de la Posición de los Rodillos | Manual | Manual | Manual | Computarizado | |
| Requerimiento de Control Electrónico | Bajo | Bajo | Alto | Muy alto | |
| Precisión del Ajuste de la Posición de Rodillos | Alta | Alta | Más Alta | Muy alta | |
| Ajuste de Posición de los Rodillos | Dentro de la máquina | Dentro de la máquina | Fuera de la máquina | Fuera de la máquina | |
| Curvatura de las Tuberías | Buena | Buena | Muy buena | Muy buena | |
| Conformado de alta precisión, Tubería con Pared Gruesa y Alto contenido de Acero | Buena | Muy buena | Mejor | Mejor | |
| Precisión de la Tubería | Alta | Alta | Más Alta | Alta | |
| Intensidad del Trabajo (Mano de obra) | Alta | Alta | Baja | Muy Baja | |
| Tiempo para Cambiar Rodillos | Largo | Breve | Breve | Muy breve | |
| Ajuste en Línea | Normal | Normal | Buena | Buena |
Nota: Podemos personalizar líneas de producción de tuberías de acuerdo a tus requemientos de producción.

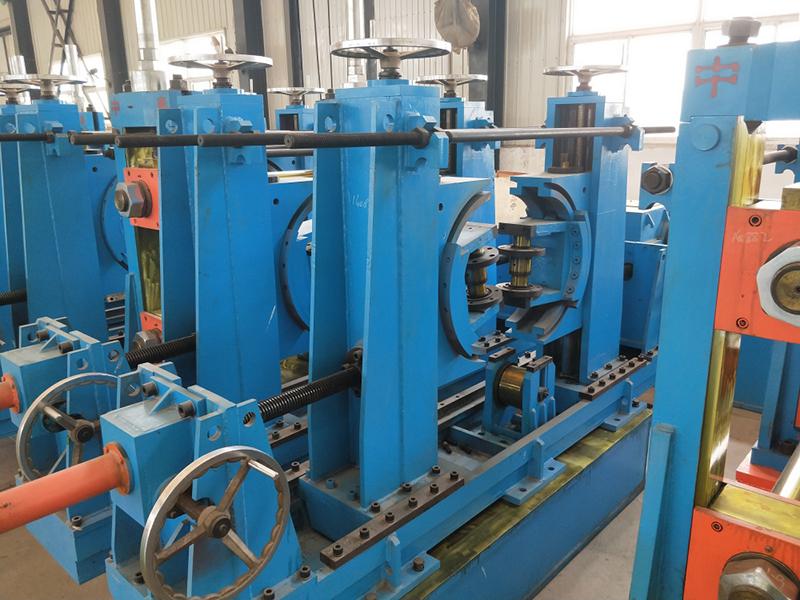

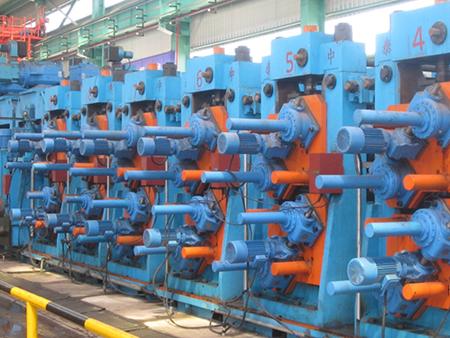

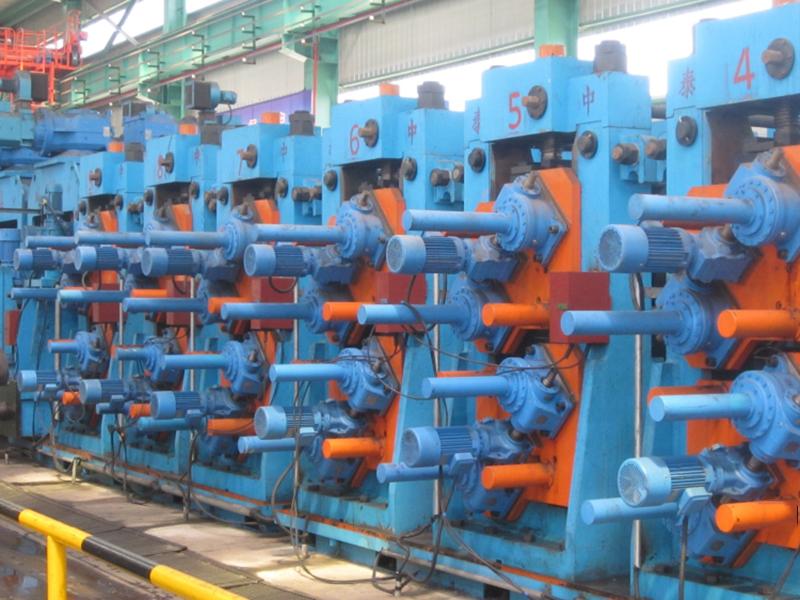

Línea de producción de tubos ERW, con proceso de conformado ZTF forming
Ubicación: China
Fecha:2005
Descripción del proyecto: Esta línea de producción de tubos se carateriza por la apertura, cierre, elevación y rotación de los flejes de acero se realizan de forma manual.
